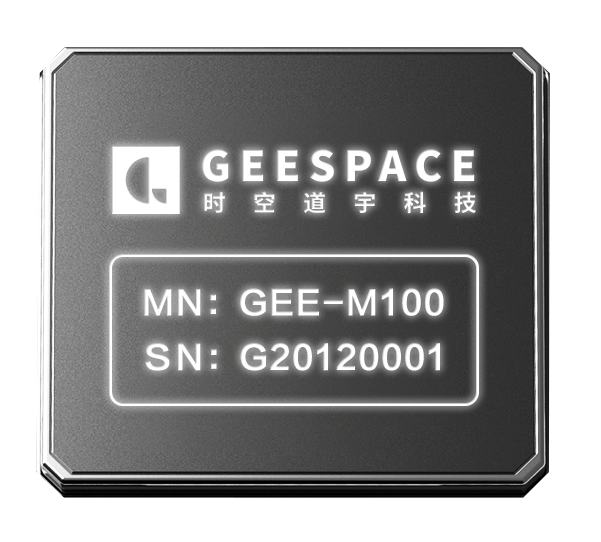

GEE-M100模组
该产品是时空道宇推出的一款高精度定位芯片,该芯片支持北斗/GPS/Galileo卫星系统,内置高精度算法引擎,能够支持RTK、PPP及PPP-RTK解算,封装尺寸与主流产品兼容。
了解更多
技术特点

支持BDS/GPS双系统联合定位

内置高精度定位算法

支持AGNSS快速辅助定位

高灵敏度设计,性能可靠

Smart Suppress抗干扰技术
1

主流封装尺寸
1
尺寸 16.0×12.2×2.4 mm
应用场景

车载导航

无人机

自动驾驶

机械控制

监控物流
性能参数
指标项 | 参数 |
---|---|
电源 | 电源指标 |
电压: | 3.0V~3.6V |
射频输入 | 射频输入指标 |
频率 : | BDS B1,GPS L1 |
驻波比: | ≤1.5 |
输入阻抗: | 50Ω |
天线增益: | 15~30dB |
物理特性 | 物理特性指标 |
尺寸: | 16.0*12.2*2.4(单位:mm) |
输入/输出数据接口: | 输入/输出数据接口指标: |
UART: | 2 个 UART, LVTTL 电平.波特率 9600~230400bps可调,默认为115200bps |
GNSS 性能 | GNSS 性能指标 |
首次定位时间[1]: | 冷启动:≤32s |
冷启动:≤10s (AGNSS辅助定位) | |
热启动:≤1s | |
重捕获:≤1s | |
定位精度[2]: | 单点:2.5m |
RTK:0.025m+1ppm | |
原始观测量精度[2] : | 伪距观测量精度: GPS L1≤20cm BDS B1≤20cm |
载波相位观测量精度: GPS L1≤1mm BDS B1≤1mm | |
测速精度[3]: | 0.1m/s |
灵敏度[4] : | 跟踪 -160dBm 捕获 -145dBm |
PPS: | 支持 |
数据更新率: | 1Hz(默认),2Hz,5Hz |
导航数据格式: | NMEA 0183(兼容北斗) RTCM 3.3 |
[1]测试条件: | 可用卫星数大于6颗, 所有卫星信号强度不低于-130dBm。 |
[2]测试条件: | CEP,50%,卫星数大于6颗,24小时静态定位,所有卫星信号强度不低于-130dBm。 |
[3]测试条件: | 50%@30m/s。 |
[4]测试条件: | 外部使用性能良好的LNA测试。 |
